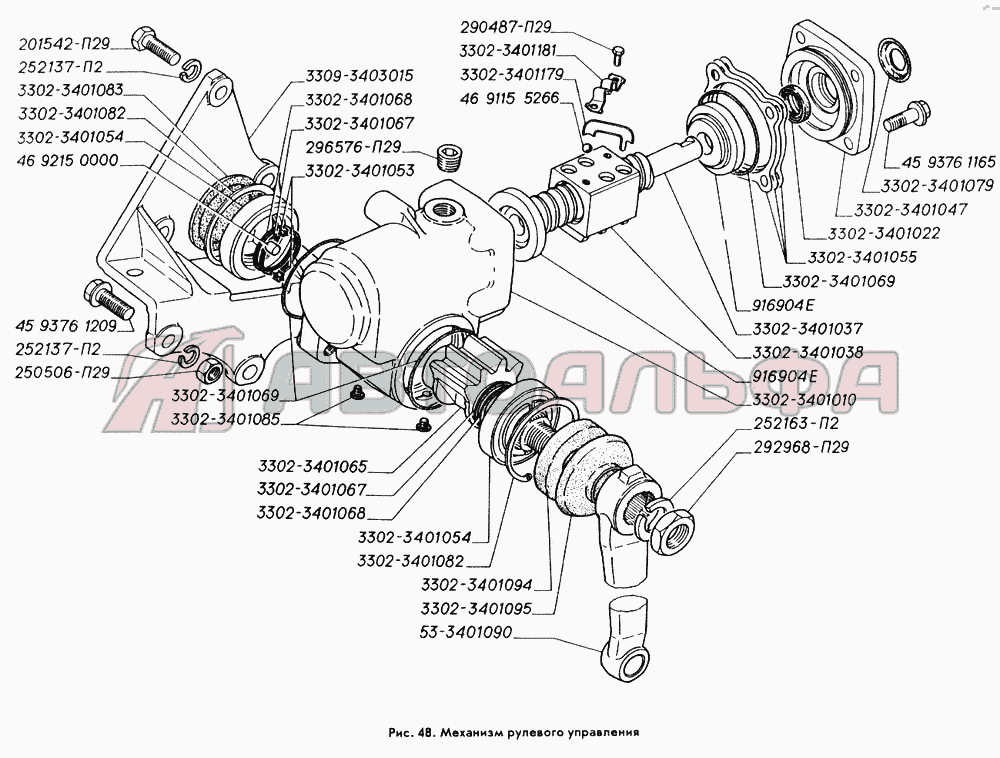

Механизм рулевого управления ГАЗ-3309

201542-П293302-34010833302-34010793302-34010473302-34010223302-3401181916904Е916904Е296576-П293302-340105553-3401090252137-П2252137-П2252163-П23302-340109446 9115 526646 9215 000045 9376 12093302-34010953309-3403015290487-П293302-34010653302-34010373302-3401053250506-П29292968-П293302-34010383302-34011793302-34010853302-34010103302-34010683302-34010683302-34010543302-34010543302-34010823302-34010823302-34010693302-34010693302-34010673302-340106745 9376 1165

Показать или скрыть метки

Увеличить изображение

Уменьшить изображение

По размеру
окна

Выделение
детали в таблице

Прокрутка картинки

№ Название Заводской номер детали

201542-П29

Болт М12-6gх35 ОСТ 37.001.123-96

201542-П29

3302-3401083

Крышка боковая

3302-3401083

3302-3401079

Крышка защитная

3302-3401079

3302-3401047

Крышка рулевого механизма верхняя

3302-3401047

3302-3401022

Манжета резиновая армированная для валов

3302-3401022

3302-3401181

Накладка шариковода

3302-3401181

916904Е

Подшипник шариковый радиально-упорный однорядный 20х62х17

916904Е

296576-П29

Пробка КГ1/2"

296576-П29

3302-3401055

Прокладка верхней крышки картера рулевого управления

3302-3401055

53-3401090

Сошка рулевого управления

53-3401090

252137-П2

Шайба 12.ОТ ОСТ 37.001.115-75

252137-П2

252163-П2

Шайба 24Л ОСТ 37.001.115-75

252163-П2

3302-3401094

Шайба вала сошки

3302-3401094

46 9115 5266

Шарик 7,144 мм

46 9115 5266

46 9215 0000

Ролик 10х1 ОТ

46 9215 0000

45 9376 1209

Болт М12-6gх35

45 9376 1209

3302-3401095

Крышка

3302-3401095

3309-3403015

Кронштейн рулевого механизма

3309-3403015

290487-П29

Болт М6-6gх12

290487-П29

3302-3401065

Вал-сектор

3302-3401065

3302-3401037

Винт рулевого механизма

3302-3401037

3302-3401053

Вкладыш распорный

3302-3401053

250506-П29

Гайка М12-4Н5Н

250506-П29

292968-П29

Гайка М24х1,5-4Н6Н

292968-П29

3302-3401038

Гайка-рейка рулевого механизма

3302-3401038

3302-3401179

Желоб шариковый гайки

3302-3401179

3302-3401085

Заглушка

3302-3401085

3302-3401010

Картер рулевого механизма

3302-3401010

3302-3401068

Кольцо защитное вала сектора 400-430 ГОСТ 23825-79

3302-3401068

3302-3401054

Кольцо наружное

3302-3401054

3302-3401082

Кольцо стопорное

3302-3401082

3302-3401069

Кольцо уплотнительное ГОСТ 18829-73

3302-3401069

3302-3401067

Кольцо уплотнительное ГОСТ 18829-73

3302-3401067

45 9376 1165

Болт М10-6gх30

45 9376 1165
