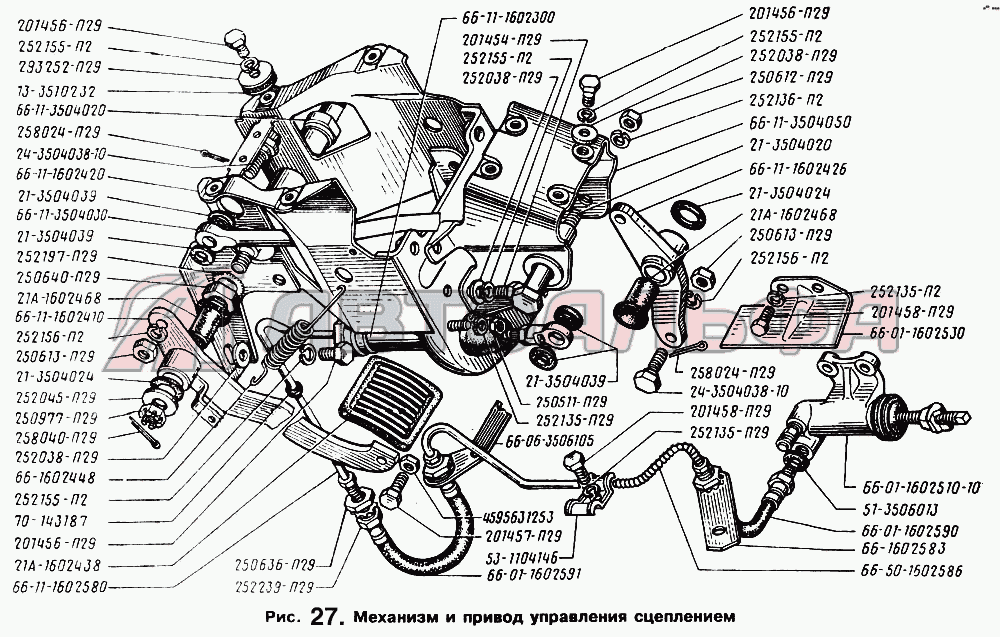

Механизм и привод управления сцеплением ГАЗ-66 (Каталог 1996 г.)

201458-П29201458-П29250511-П2945 9563 125366-01-1602530258024-П29258024-П2966-01-160259166-01-160259021-350402421-3504024252038-П29252038-П29252038-П29252197-П29252239-П29252045-П29258040-П29252156-П29201457-П29201456-П29201456-П29252135-П29252135-П29252135-П29252155-П29252155-П29252155-П29252155-П29293252-П29252136-П29252156-П2966-01-1602510-1066-11-160230066-11-160242066-160258366-06-3506105250640-П29250636-П29250977-П29250613-П29250613-П29250612-П2970-14318721А-160246821А-160246821-350403921-350403921-350403966-11-350405021-350402066-11-350403066-50-160258666-11-160258053-110414666-11-160242666-160244851-350601313-351023221А-160243866-11-160241066-11-350402024-3504038-1024-3504038-10201454-П29201454-П29

Показать или скрыть метки

Увеличить изображение

Уменьшить изображение

По размеру
окна

Выделение
детали в таблице

Прокрутка картинки

№ Название Заводской номер детали

201458-П29

Болт М8-6gх25 ОСТ 37.001.123-96

201458-П29

250511-П29

Гайка М8х1-6Н ОСТ 37.001.124-93

250511-П29

45 9563 1253

Гайка М8-6Н

45 9563 1253

66-01-1602530

Экран цилиндра привода сцепления

66-01-1602530

258024-П29

Шплинт 2,5х16 ОСТ 37.001.171-93

258024-П29

66-01-1602591

Шланг в сборе

66-01-1602591

66-01-1602590

Шланг в сборе

66-01-1602590

21-3504024

Шайба упорная

21-3504024

252038-П29

Шайба 8 ОСТ 37.001.144-96

252038-П29

Шайба 8

293253-П29

252197-П29

Шайба 21

252197-П29

252239-П29

Шайба 2-16 ОСТ 37.001.146-75

252239-П29

252045-П29

Шайба 12 ОСТ 37.001.144-96

252045-П29

258040-П29

Шплинт 3,2х25 ОСТ 37.001.171-93

258040-П29

252156-П29

Шайба 10

252156-П29

201457-П29

Болт М8-6gх22 ОСТ 37.001.123-96

201457-П29

201456-П29

Болт М8-6gх20 ОСТ 37.001.123-96

201456-П29

252135-П29

Шайба 8Т

252135-П29

252155-П29

Шайба пружинная 8

252155-П29

293252-П29

Шайба стопорная 8

293252-П29

252136-П29

Шайба 10Т

252136-П29

66-01-1602510-10

Цилиндр привода сцепления в сборе

66-01-1602510-10

66-11-1602300

Цилиндр главный привода выключения сцепления в сборе

66-11-1602300

66-11-1602420

Кронштейн в сборе

66-11-1602420

66-1602583

Кронштейн крепления гибкого шланга

66-1602583

66-06-3506105

Кронштейн

66-06-3506105

Гайка М8-6Н

45 9555 6819

250640-П29

Гайка М20Х1,5-6Н

250640-П29

250636-П29

Гайка М16х1,5-6Н ОСТ 37.001.124-93

250636-П29

250977-П29

Гайка М12х1,25-6Н ОСТ 37.001.108-93

250977-П29

250613-П29

Гайка 10х1-6Н

250613-П29

250612-П29

Гайка М10-6Н ОСТ 37.001.124-93

250612-П29

70-143187

Втулка

70-143187

21А-1602468

Втулка оси рычагов

21А-1602468

21-3504039

Втулка оси толкателя

21-3504039

66-11-3504050

Кронштейн в сборе

66-11-3504050

21-3504020

Ось педалей сцепления и тормоза

21-3504020

66-11-3504030

Тяга

66-11-3504030

66-50-1602586

Трубка в сборе

66-50-1602586

66-11-1602580

Трубка в сборе

66-11-1602580

53-1104146

Скоба

53-1104146

66-11-1602426

Рычаг привода в сборе

66-11-1602426

66-1602448

Пружина оттяжная педали

66-1602448

51-3506013

Прокладка

51-3506013

13-3510232

Прокладка

13-3510232

21А-1602438

Площадка педалей обрезиненная

21А-1602438

66-11-1602410

Педаль сцепления в сборе

66-11-1602410

66-11-3504020

Ось

66-11-3504020

24-3504038-10

Ось толкателя педали

24-3504038-10

201454-П29

Болт М8-6gх16 ОСТ 37.001.123-96

201454-П29
