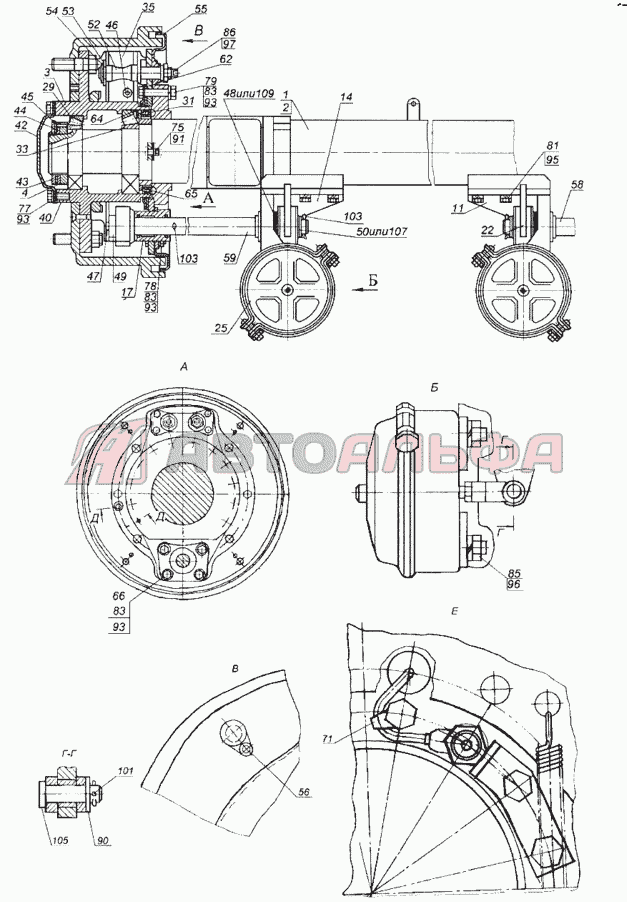

Ось со ступицами и тормозами 9334-08-2410002/003 НефАЗ-9334
109777571666564595856557879811071051031031019796959393939390868583838354535229252217141143229313350494847464544434240351
№
Название
Заводской номер детали
1
Балка оси передняя
9334-08-2410010
2
Балка оси задняя
9334-08-2410011
3
Ступица с тормозным барабаном
9334-08-3103009
4
Гайка подшипника
9334-08-3104076
Кронштейн датчика
9334-08-3502300
Суппорт тормоза в сборе
9334-08-3502013
Суппорт тормоза в сборе
9334-08-3502012
11
Кронштейн правый
9334-08-3502120
14
Кронштейн левый
9334-08-3502121
17
Опора разжимного кулака
96741-3502128
22
Рычаг регулировочный
5320-3501136
25
Тормозная камера в сборе
500-3519110-01
29
Кольцо внутреннее с роликами в сборе подшипника 2007118А ГОСТ333-79 наружного
2007118А-02
29
Кольцо внутреннее с роликами в сборе подшипника 2007118А ГОСТ333-79 наружного
864740
31
Манжета 128,9x162x15
864149-30
33
Кольцо внутреннее с сепаратором и роликами внутреннее подшипника 7518АК1 ГОСТ520-89
7518АК-01
35
Колодка с накладками в сборе
53212-3501090
40
Прокладка
9334-08-2410004
42
Крышка
96741-3104016
43
Контргайка
9334-08-3104078
44
Шайба замковая
9334-08-3104079
45
Шайба стопорная
9334-08-3104082
46
Пружина
5320-3501035
47
Ось ролика
5320-3501107
48
Шайба
96741-3501108
49
Ролик колодки
5320-3501109
50
Шайба
96741-3501110
Кольцо уплотнительное
96741-3501117
52
Ось колодки
53212-3501132
53
Накладка осей колодок
96741-3501133
54
Чека оси колодок
5320-3501134
55
Щиток заднего тормоза
9334-08-3502030
56
Заглушка
96741-3501031
58
Кулак разжимной правый
9693-3502110
59
Кулак разжимной левый
9693-3502111
Болт специальный
9334-08-3502113
64
Кольцо защитное
9334-08-3502119
65
Кольцо манжеты
9334-08-3502131
66
Винт
9334-08-3502150
Кольцо разрезное
9334-087-3502321
71
Фиксатор специальный
9334-08-3502322
75
Болт ТЕМ8-6gх14
1/60431/21
77
Болт М12х1,25-6gх25
1/55403/21
78
Болт ТТЕМ10х1,25-6gх35
1/55405/21
79
Болт ТЕМ12x1,25-6gx60
1/55410/21
81
Болт ТЕМ14х1,5-6gх35
1/14083/21
83
Гайка М12х1,25-6Н
1/61015/11
85
Гайка М16х1,5-6Н
1/21641/11
86
Гайка ЕМ20х1,5-6Н
1/21643/11
90
Шайба
1/05200/01
93
Шайба пружинная 12
1/05170/73
95
Шайба пружинная 14
1/05171/70
96
Шайба пружинная 16
1/05172/70
97
Шайба плоская 20х35
1/05174/70
101
Шплинт разводной 4х25
1/07969/01
103
Шплинт разводной 6х50
1/07985/01
105
Палец 12х38 ОСТ 37.001.163-79
260088
107
Шайба
853641
109
Шайба
853642
