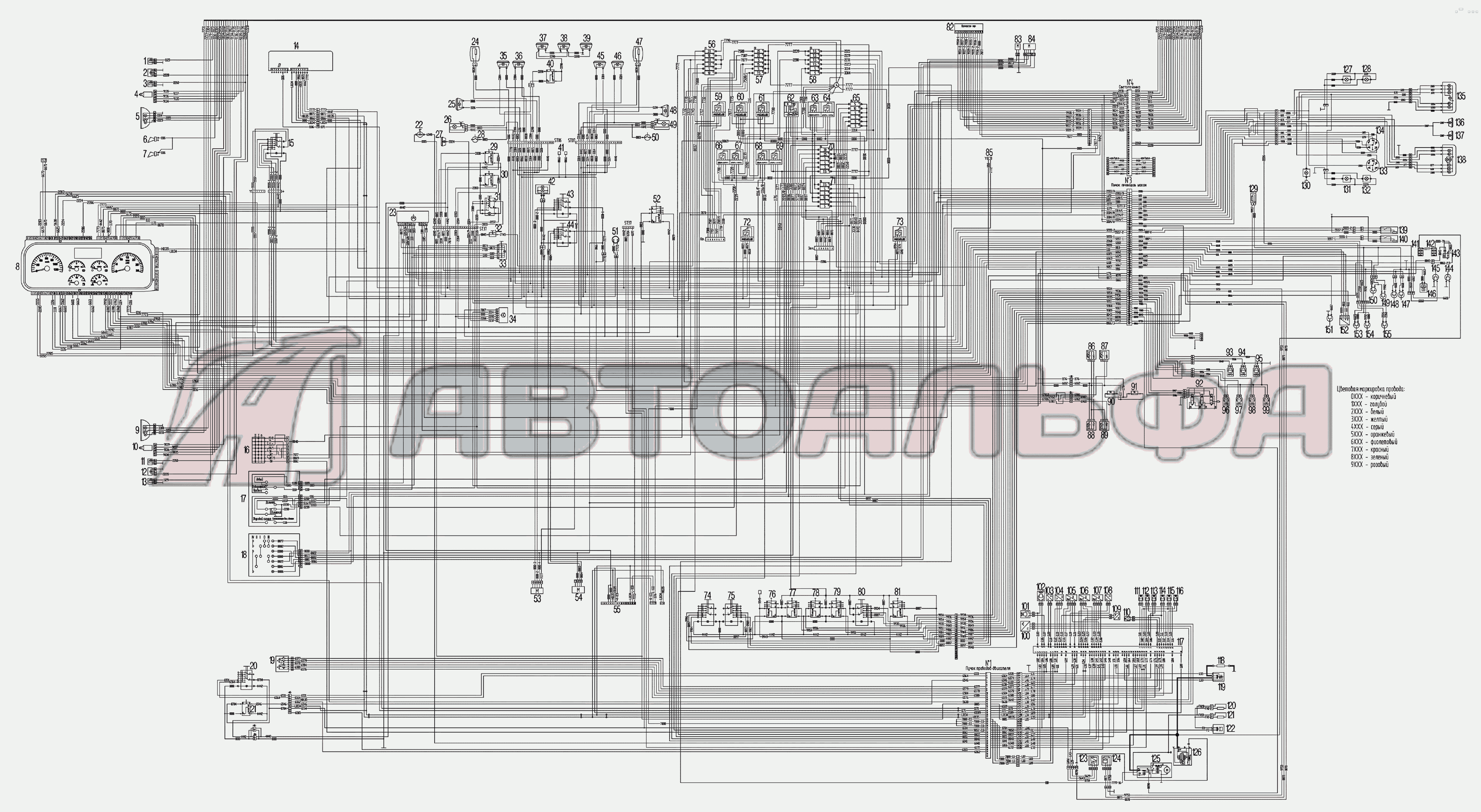

Схема электрооборудования УРАЛ-44202-3511-80М

1131009998979695949392921011021121111101091081071061051041039190777675747372717171717879898887868584838281807015514314214114013913813813713613514414515415315215115014914814714614613513412412312212112011911811711611512512613413313313013012913213112812711436274926252423232221202728353534333332313029501918876554332199171615141313121111101706261605958585857575763647070706968676665656557574646454443424140393847485656565656555453525137

Показать или скрыть метки

Увеличить изображение

Уменьшить изображение

По размеру
окна

Выделение
детали в таблице

Прокрутка картинки

№ Название Заводской номер детали

Указатель поворота

26.3726010

Дополнительная фара

Фара

Дневной ходовой огонь

2РТ980.970

Дневной ходовой огонь

2РТ980.680

Корректор фары

Корректор

Фара

112.03.29

Фара

8702.3711-01

Звуковые сигналы

С306Д/307Д-3721000

Звуковые сигналы

24/241.3721000

Комбинация приборов

73.3801-01

Указатель поворота передний

112.01.11

Тахограф

1391.210010010100

Переключатель датчиков топливных баков

82.3709000-26.10

Выключатель стартера и приборов (замок зажигания)

2109-3704005-30

Переключатель указателей поворота

1102.3769-02

Переключатель

9902.3709-01

Педаль акселератора

61000NO-51SD-42

Переключатель заслонки отопителя

771.3709-02.00

Выключатель управления оборотами двигателя

3842.3710-1187М

Выключатель вспомогательного тормоза

ВКП-2

Реле прерыватель указателя поворотов

S4012.3747

Реле прерыватель указателя поворотов

5412.3787010

Зеркало заднего вида левое с электроподогревом

391/820120

Указатель поворота боковой дополнительный

5702.3726000

Фара-прожектор

112.05.44.00.000

Фара-прожектор

2012.3711

Дверные выключатели плафонов

ВК409-3710000

Выключатель фары-прожектора

3842.3710-02.05

Выключатель заднего противотуманного фонаря

3842.3710-11.04

Переключатель наружного освещения

82.3709000-24.33

Выключатель кнопочный

21.3737-10

Выключатель аварийной сигнализации

249.3710-02

Выключатель аварийной сигнализации

245.3710-01

Реле задних противотуманных фонарей

211.3777М

Фонарь габаритный передний

264.3712

Фонарь передний габаритный

611.3731-02

Фонари знака автопоезда

2512.3726010-02

Выключатель фонарей знака автопоезда

3842.3710-02.38

Колодки для соединения с независимым подогревателем и отопителем

4573739002

Подсветка управления отопителем кабины

Подсветка

Переключатель муфты вентилятора

82.3709000-25.09

Электороуправляемые зеркала заднего вида

391.8201020

Светильник автотранспортный светодиодный

СИЕУ.453754.005-04

Розетка

47К

Переключатель обогрева зеркал

82.3709-30.18

Кран отопителя кабины

Кран

Электродвигатель отопителя кабины

Электродвигатель

Разъём диагностики

OBD-II

Предохранитель, 20А

354.3722

Предохранитель запасной, 15А

353.3722

Реле разгрузки клеммы

2-1904025-6

Реле разгрузки клеммы "15" R3

755-3777-01

Реле стеклоочистителя

500369986

Реле

983.3747-01

Реле

8-1393292-9

Предохранитель АБС, 25А

355.3722

Предохранитель независимого отопителя, 30А

356.3722

Предохранитель запасной, 7,5А

351.3722

Предохранитель дополнительных плафонов, 5А

35.3722

Предохранитель розетки переносной лампы

352.3722

Блокпредохранителей

Реле

751.3777-02

Переключатель управления самосвальной установкой

82.3709000-26.00

Выключатель межколесной блокировки

3842.3710-02.28

Выключатель КОМ

3842.3710-02.30

Выключатель межосевой блокировки

3842.3710-02.29

Переключатель включения передач раздаточной коробки

82.3709000-28.00

Выключатель АБС (диагностика)

3842.3710-11.00

Электромеханический корректор фар

ЭМКФ35

Омыватель

22.5208010-01

Электродвигатель стеклоочистителя

31.5215.000-01

Зуммер

733.3747-10

Датчик

ДКД-5К

Выключатели пневматические сигнала торможения

2802.3829

Выключатели пневматические сигнала торможения

АДЮИ.407529.003

Клапан электромагнитный

4729000530

Электромагнитный клапан накачки шин "WABCO"

А500326091

Клапан электромагнитный

КЭМ10Д

100

Датчик засоренности масляного фильтра

Датчик

101

Клапан

105

Датчик давления в рампе

650.1130540

106

Датчик давления масла

650.1130552

107

Датчик температуры и давления воздуха во впускном коллекторе

650.1130548

108

Датчик частоты вращения двигателя

650.1130544

109

Датчик температуры охлаждающей жидкости

650.1130556

110

Устройство измерения топлива

Устройствоизмерения

113

Форсунки впрыска топлива

650.1112010

117

Электронный блок управления EDC-7

650.3763010

118

Свеча подогрева воздуха

650.3740005

121

Нагревательные элементы подогрева топлива фильтре тонкой очистки

Нагревательныеэлементы

122

Термореле подогрева топлива

Термореле

124

Нагревательный элемент

Нагревательныеэлемент

125

Стартер

AZF4137

126

Г енератор

AAN5752

127

Фонарь боковой габаритный

4462.3731-02

128

Фонари боковые габаритные

4462.3731-03

130

Поворотная фара

20123711

130

Фара-прожектор

112.05.44

131

Фонари боковые габаритные

4462.3731-04

132

Фонари боковые габаритные

4462.3731-05

133

Розетка прицепа

СНЦ125-7/45В034-01

134

Розетка прицепа

СНЦ124-7/45В034-01

134

Розетка прицепа

ПС325-150

137

Фонарь освещения номерного знака

ФП131АБ-3717010-02

138

Фонарь задний

8512.3716-01

138

Фонарь задний левый

7442.3716-10

140

Датчик указателя уровня топлива

5202.3827010

141

Батареи аккумуляторные

6CT-190.OL(ST)

142

Батареи аккумуляторные

6СТ-190N3

143

Выключатель «массы»

1402.3737

144

Датчик

ВК403В-3716

146

Датчик засоренности воздушного фильтра

ДСФ-70

146

Датчик засоренности воздушного фильтра

132.3839600

151

Датчик стояночного тормоза

6072.3829.000

152

Датчик скорости

2159.20102301
