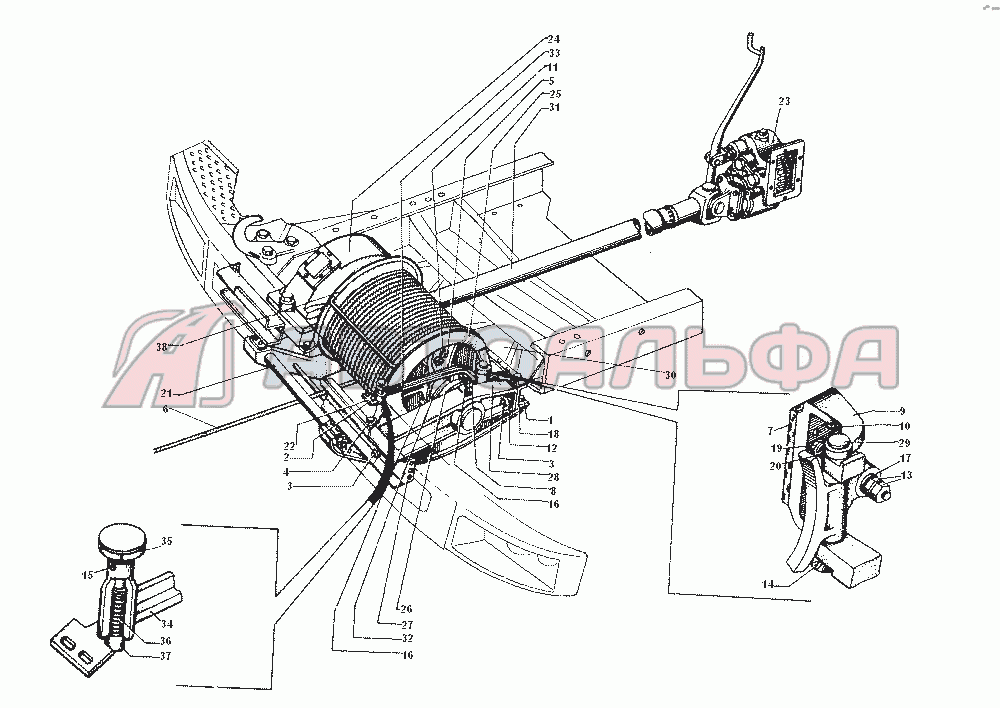

Установка лебедки ЗИЛ-43272Н, 43273Н

Установка лебедки ЗИЛ-43272Н, 43273Н

3825242322212019181716162627373635343332313029281514131212111098765433

Показать или скрыть метки

Увеличить изображение

Уменьшить изображение

По размеру
окна

Выделение
детали в таблице

Прокрутка картинки

№ Название Заводской номер детали

1

Болт

201678-П29

2

Болт

201565-П29

3

Болт

201561-П29

4

Болт

201497-П29

5

Скоба крепления троса

121-4504017

6

Трос лебедки в сборе

123В-4504010

7

Накладка фрикционная колодки тормоза

121-4503058

8

Переходник

305293-П8

9

Колодка тормоза барабана лебедки

131-4503055

10

Винт крепления накладки

221579-П8

11

Гайка

250514-П8

12

Гайка

250561-П8

13

Гайка

250615-П8

14

Шплинт

258040-П8

15

Штифт крепления рукоятки

258726-П

16

Масленка в сборе

304814-П

17

Направляющая нажимного болта

123В-4503047

18

Поперечина установки лебедки задняя

433480-4501214

19

Болт нажимной пружины

301271-П8

20

Пружина нажимная колодки тормоза

485-4222017

21

Ролик направляющей с кронштейнами в сборе

131-4501250-Б

22

Пластина запора фиксатора

131-4503042-Б

23

Коробка отбора мощности реверсивная в сборе

432720-4206010

Коробка отбора мощности реверсивная без рычага управления

131-4206011

24

Редуктор лебедки в сборе

131-4501014-Б

25

Барабан троса лебедки с втулками в сборе

131-4501110

26

Кольцо упорное барабана лебедки

123В-4501120

27

Поперечина установки лебедки передняя в сборе

131-4501200-Б

28

Траверса вала барабана лебедки в сборе

131-4501230

29

Палец вилки крепления барабана

123В-4503035

30

Кронштейн крепления лебедки к поперечине

433480-4501338

31

Вал карданный лебедки в сборе

433480-4502010

32

Муфта скользящая включения барабана лебедки

123В-4503020

33

Вилка включения барабана лебедки в сборе

131-4503030

34

Вилка включения барабана лебедки

131-4503034

35

Рукоятка вилки включения барабана

123В-4503036

36

Пружина

120-3514041

37

Фиксатор вилки включения барабана

121-4503040

38

Предохранительная скоба лебедки в сборе

131-4501276

Гайка

250517-П29

Лебедка с редуктором и поперечинами в сборе

433480-4501010

Болт

201499-П8

Болт

201563-П29

Гайка

250512-П8

Шайба пружинная

252137-П2

Шайба пружинная

252139-П2

Шпонка муфты

304910-П

Шайба пружинная

252136-П2

Шайба пружинная

252157-П2
